使用Excel绘制两组数据的曲线图时，经常会存在两组数据数值差距较大的问题。为了将两组数据都显示在图中，纵坐标量程相对较大，但两组数据的波动范围相对于纵坐标量程显得非常小，曲线波动不明显，可视性非常差。在数据图中设置双纵坐标，可以有效的解决这个问题。(注，以下图表绘制过程使用的是Excel 2013，使用其他微软office版本或者WPS表格时，对话框形状及按钮位置会稍有不同。)

1、以虚构2#塔釜的温度压力数据为例，绘制曲线图。

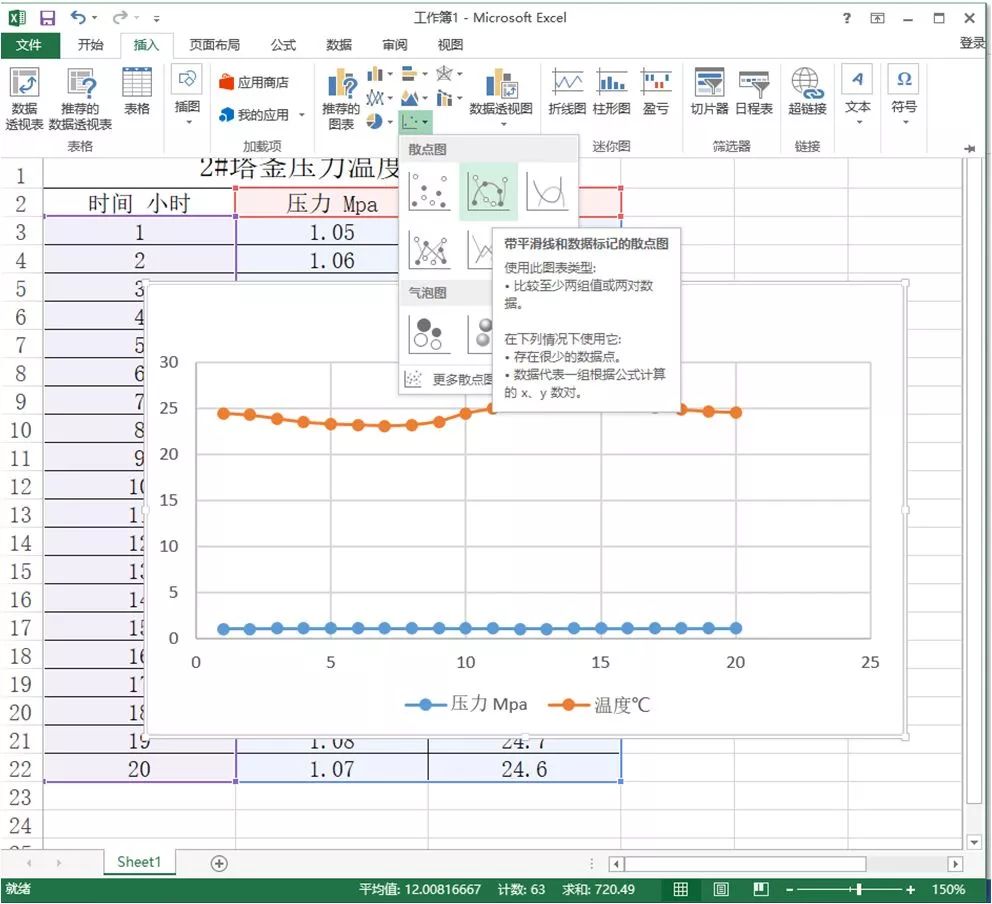

2、选中数据，插入散点图。

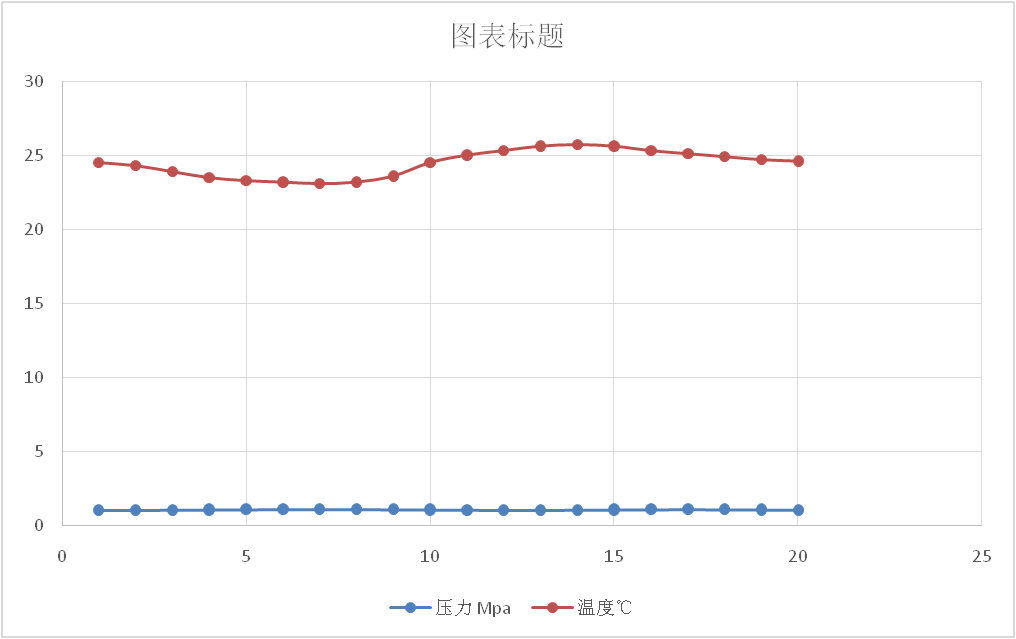

3、观察得到的散点图半成品，可以发现，由于压力数据和温度数据数值差距较大，为了将两组数据都显示在图中，纵坐标量程相对较大，但两组数据的波动范围相对于纵坐标量程显得非常小，曲线波动不明显，尤其是压力曲线几乎为一条直线，可视性非常差。

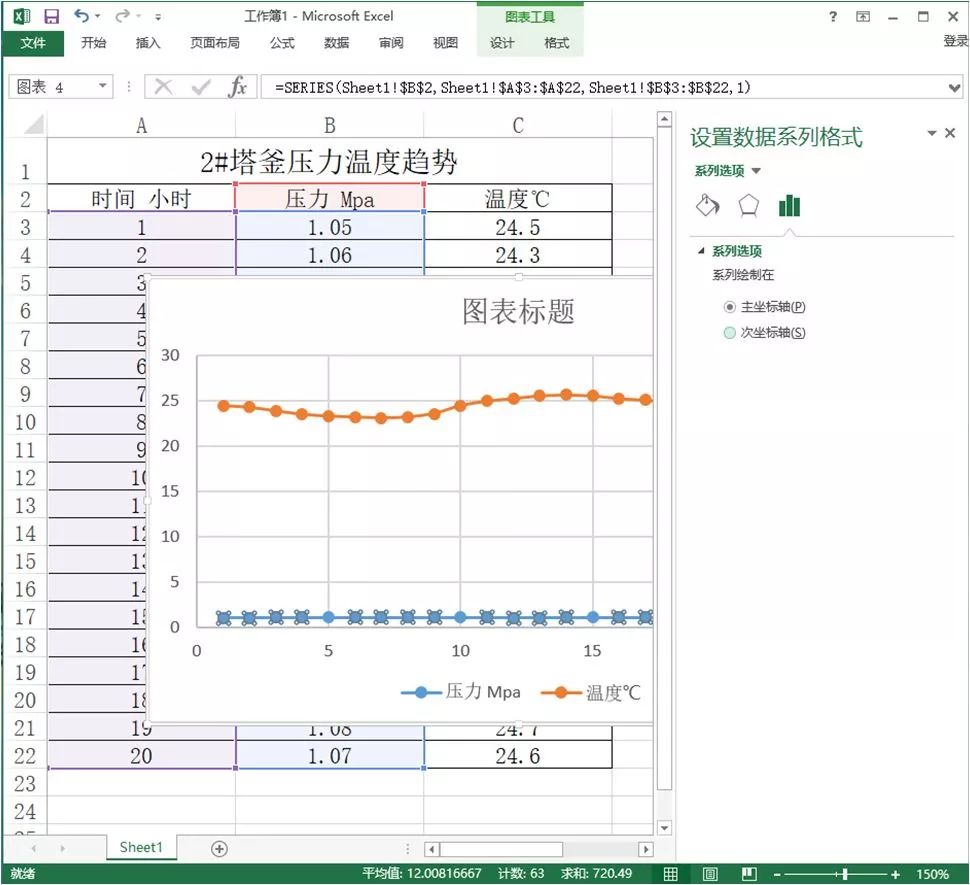

4、双击曲线图中的压力曲线，窗口右侧弹出“设置数据系列格式”对话框，系列选项点选“次坐标轴”。

5、此时再看目前的曲线图，左侧的温度纵坐标与右侧的压力纵坐标量程均在相应的数据波动范围附近，此时曲线波动直观。

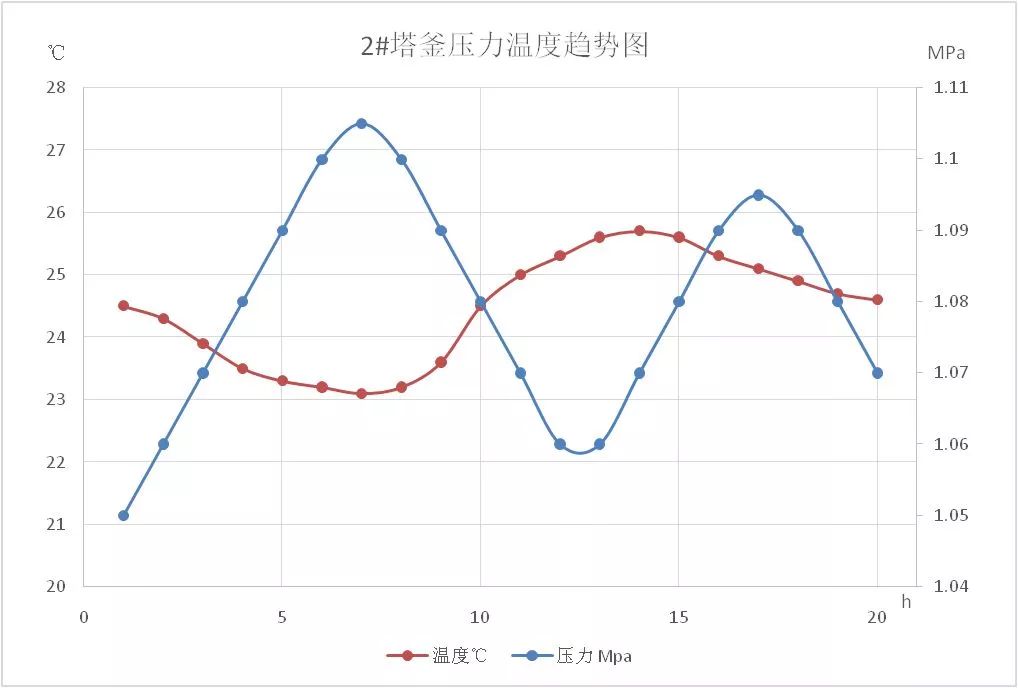

6、经过修饰调整以后，直观、美观的成品曲线图制作完成。
